Afstellen van een Shimano Nexus 7 versnellingsnaaf

Afstellen Nexus 7 versnellingsnaaf

Het afstellen van een Nexus 7 versnellingsnaaf.ShimanoNexus7 shimano-nexus-7-speed-revoshifter

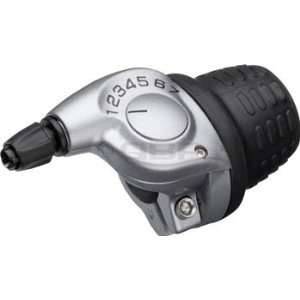

Je hebt een schroefje op de schakelaar bij het stuur.

..deze moet los gedraaid worden en het kapje moet er dan af,
dan kun je de oude kabel verwijderen en de nieuwe kabel erin doen.

Aan het uiteinde van de binnenkabel de kabelklem er weer op zetten (handvast) en met een rolmaat 10.5 cm vanaf de buitenkabel afmeten.

Let op, de versnellingschakelaar moet in de eerste versnelling staan…
op die plek komt dan de kabelklem en die moet stevig vast gezet worden.

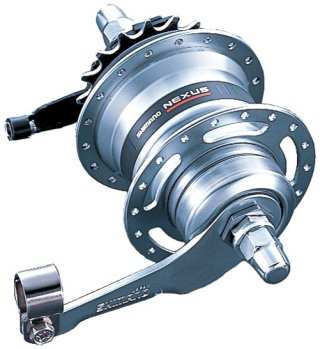

Vervolgens zit er een draaibare schijf op de as waar de kabelklem precies in valt.
Je kunt de schijf het beste tegenhouden met een schroevendraaier om de kabelklem er goed in te kunnen krijgen.

Versnelling afstellen

Nu stel je de versnelling af.
zet de schakelaar in de 4e versnelling.
Op de draaibare schijf op de achteras zit een kijk gaatje. (letop door smeer kan het zijn dat je de gele streepjes niet ziet even schoonmaken dus.)
Als het goed is zie je nu 2 gele streepjes.
Deze moeten precies in het verlengde van elkaar staan. Is dat niet het geval dan kun je het bij stellen met de stelschroef boven bij de schakelaar op het stuur totdat de streepje wel precies tegenover elkaar staan.

Als dit klaar is heeft u de versnelling juist afgesteld.

Testrit

Nu komt het leukste van al het werk. Een test rit maken en trots zijn dat je zelf je versnellingen hebt kunnen afstellen.En als er nog iets niet goed is de stappen herhalen tot wel het gewenste resultaat is behaald.

Succes met de handleiding
